钢制单流式机械过滤器
本设备系串于离子交换之前，起清除原水中悬浮杂质的作用，出水能满足离子交换器的要求，也可用于类似要求的情况。
本设备为立式园筒形容器，上、下为椭园形压制封头，底部有三个支柱，本体及管道内壁涂有高强度的防腐保护层，设备内部装有不同颗粒度的石英砂(或无烟煤)过滤材，上部有进水分布装置；下部有穹形孔板，其上亦装有压缩空气管,可供反洗时松动过滤层之用。外部正面有进水,出水，反洗进水及排水等管导和阀门，亦有进、出水取样管阀，取样槽及压力表装置。
【设备规范】
|
型号
|
公称直径
(毫米) |
工作压力
(kg/cm2) |
试验压力
(kg/cm2) |
工作温度
( °C ) |
反洗强度(升/米2秒)
|
设计出水
(m3/hr) |
设备荷重
(T) |
|
|
石英砂
|
无烟煤
|
|||||||
|
GJX-10
|
1000 |
7.8
|
～5.7
|
|||||
|
GJX-15
|
1500 |
≥6
|
9
|
≤35
|
15～18
|
10～12
|
17
|
～13.2
|
|
GJX-20
|
2000
|
31
|
～24.3
|
|||||
|
GJX-25
|
2500
|
49
|
～37.9
|
|||||
|
GJX-32
|
3200
|
≥6
|
9
|
≤35
|
15～18
|
10～12
|
80
|
～47.8
|
|
GJX-35
|
3500
|
150
|
～57.1
|
|||||
注：进水浊度20mg/l，出水浊度5mg/l，进水浊度10mg/l，出水浊度2mg/l

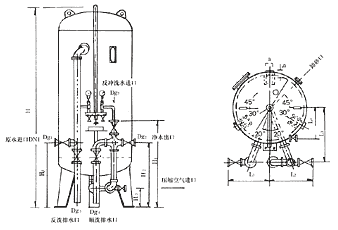

【外形尺寸图】(点击下图可放大)
【主要规格尺寸】单位： 毫米
|
型号
|
φ
|
H
|
H1
|
H2
|
H3
|
L1
|
L2
|
L3
|
L4
|
Dg1
|
Dg2
|
Dg3
|
Dg4
|
φ1
|
a
|
b
|
|
GJX-10
|
1012
|
3450
|
905
|
1135
|
1270
|
255
|
590
|
200
|
700
|
50
|
80
|
50
|
25
|
985
|
100
|
140
|
|
GJX-15
|
1516
|
3550
|
1025
|
1360
|
1510
|
353
|
744
|
200
|
970
|
80
|
125
|
50
|
25
|
1450
|
180
|
220
|
|
GJX-20
|
2020
|
3700
|
1075
|
1600
|
1610
|
455
|
890
|
200
|
1250
|
100
|
150
|
80
|
25
|
1800
|
180
|
220
|
|
GJX-25
|
2524
|
4000
|
1150
|
1795
|
1785
|
546
|
1031
|
250
|
1500
|
125
|
200
|
100
|
25
|
2000
|
300
|
350
|
|
GJX-32
|
3220
|
4400
|
1200
|
1500
|
1600
|
600
|
1325
|
500
|
1825
|
250
|
150
|
125
|
25
|
2800
|
350
|
450
|
|
GJX-35
|
3520
|
4550
|
1200
|
1500
|
1600
|
700
|
1575
|
500
|
2025
|
350
|
200
|
150
|
25
|
3000
|
350
|
450
|
【附 注】
1、设备配套供货阀门为手动操作，如用户需要自动阀门，订货时洽谈。
2、设备荷重仅供基础设计时参考。
3、设备内部滤料由用户自理。
4、订货时请注明产品名称、型号及数量
